工業能耗管理系統的數據可視化呈現是將復雜的能耗數據轉化為直觀、易于理解的圖形和圖像的過程。這不僅有助于企業快速掌握能源使用情況和發現潛在問題，還為決策提供了強有力的支持。以下是一些常見的數據可視化呈現方式：

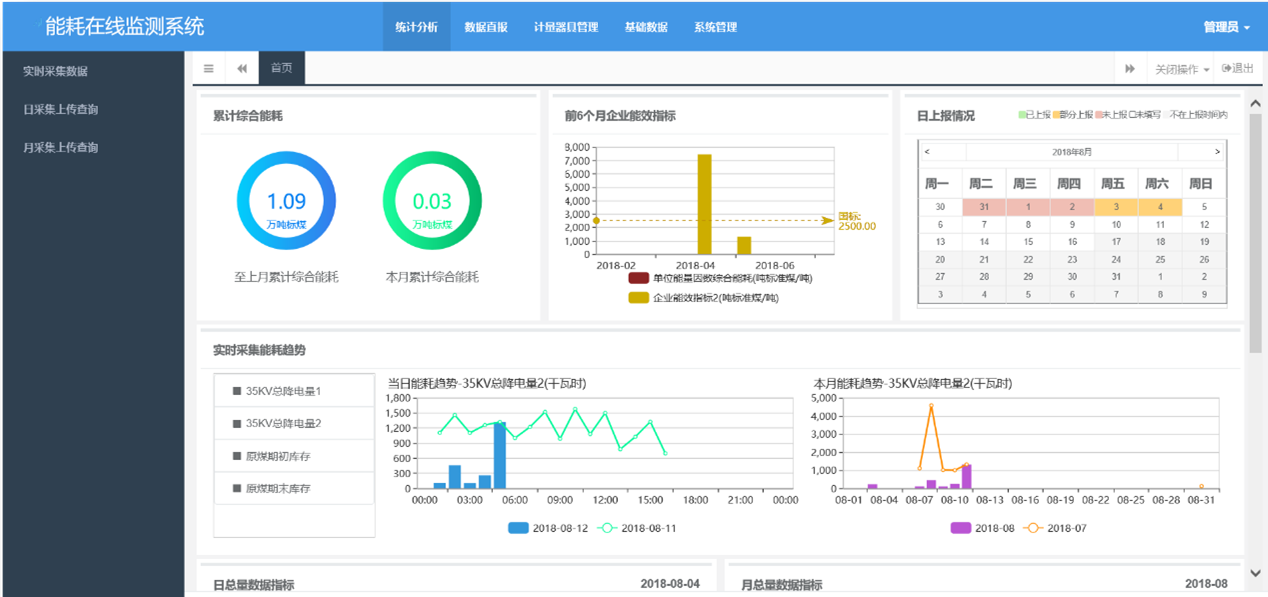

1.儀表板(Dashboard)：

儀表板是一種集成多個圖表和指標的界面，通常以圖形化方式顯示關鍵性能指標(KPIs)。在能耗管理系統中，儀表板可以顯示如實時能耗、累計能耗、能效比等關鍵信息，便于管理者快速概覽整個系統的運行狀況。

2.柱狀圖與條形圖：

柱狀圖和條形圖適用于比較不同類別之間的能耗數據。例如，可以對比不同生產線、不同設備或不同時間段的能耗情況，從而找出能耗高的部分。

3.折線圖：

折線圖適用于展示時間序列數據的變化趨勢，如日、周、月或年度的能耗走勢。通過折線圖，可以清晰地看出能耗隨時間的變化情況，有助于發現能耗的周期性規律。

4.餅圖：

餅圖常用于顯示各部分在整體中的占比，如各設備或各部門的能耗占比。通過餅圖，管理者可以直觀地了解各部分對總體能耗的貢獻程度。

5.散點圖與氣泡圖：

這些圖表類型可以展示兩個變量之間的關系，如能耗與生產效率、設備溫度與能耗等。散點圖上的點或氣泡的大小和顏色還可以表示其他維度的數據，如設備的重要性或能耗的異常程度。

6.熱力圖：

熱力圖通過顏色的深淺來表示數據的大小或密集程度，通常用于顯示設備或區域的實時能耗情況。高能耗區域通常以深色顯示，便于快速識別能耗高的部分。

7.動態圖表與動畫：

對于需要展示動態變化的數據，如實時能耗監控，可以使用動態圖表或動畫來展示。這些圖表能夠?qū)崟r(shí)更新數據，并通過動畫效果增強視覺沖擊力，使數據變化更加直觀。

8.交互式圖表：

交互式圖表允許用戶通過點擊、拖拽等方式與圖表進行互動，如篩選數據、放大縮小等。這種交互性增強了用戶對數據的探索和分析能力，提高了數據的使用價值。

在可視化呈現數據時，還需注意以下幾點：

-簡潔性：避免過多的圖表和冗余信息，保持界面整潔和清晰。

-易讀性：圖表和文字說明應易于閱讀和理解，避免使用過于專業的術語。

-明確性：圖表應清晰地傳達數據的含義和趨勢，避免產生歧義。

-適應性：根據不同用戶的需求和設備特點，提供多種可視化方案，如移動端適配、大屏展示等。

通過合理的可視化設計，工業能耗管理系統的數據不僅能夠更好地服務于企業的能源管理和決策，還能提升員工對節能降耗的意識和參與度。更多能耗監測系統信息資訊，請關注山東三水智能化官網。
